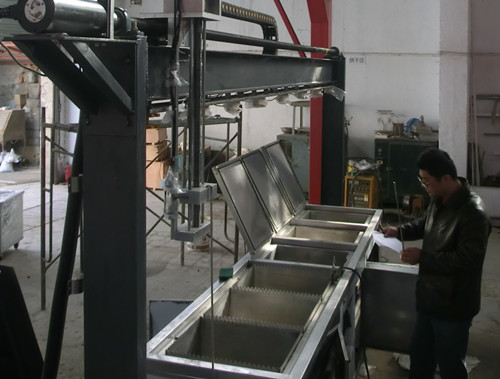

机械臂式超声波清洗机

时间:2017-10-17    点击: 次    来源:网络    作者:无锡雷士 - 小 + 大

一、设备概述

机械臂超声波清洗机,雷士超声科技全新开发,第一槽第二槽超声波清洗完毕,进入第三槽鼓泡漂洗,第四第五槽浸洗,第六槽风干,完成动作。



二、组成部分

1、机械臂

2PLC人机界面

3、机架六槽式槽体

4、超声波清洗系统(超声波发生器,超声波清洗槽)

5、鼓泡漂洗系统

6、过滤循环装置

7、风干脱水系统




三、操作指南

1.将第456槽盖子打开,在第123槽内加入适量清洗液。

2.打开总电源,将操作面板上的手动自动开关拨至手动档。

3.进入触摸屏主画面,点击主画面,进入参数设置。如出现报警,检查急停按钮是否被按下、如有将其复位。取消报警操作,在主界面下点报警复位取消报警。

4.在触摸屏上依次设置每槽晃动次数,先按数字键,再按ENTER键,实际晃动次数为N-1,即按3则上下晃动2次,按4则上下晃动3次,以此类推。晃动次数根据使用单位自行设置。

5.第六槽为风干时间设置,先按数字键,再按ENTER键,实际时间为N÷10,即按10010秒,1000100秒。风干时间根据需要自行设置。

6.触摸屏进入下一页,设置横速度、快纵速度、慢纵速度,横速度按40004000转,然后按ENTER,快纵速度及慢纵速度同上,一般设置为3000

7.触摸屏参数设置完毕,点击手动画面,选择原点复位按钮,每次开机操作前都须进行原点复位,(注意机械臂上应无任何负载,包括清洗篮,)待机械臂停稳至上料区才可进行下一步动作。

8.触摸屏再次点击原点复位,进入下一页。

9.触摸屏点击上料按钮,等待挂钩下降至上料高度停稳,再次点击上料按钮。

10.将需清洗的物件放入清洗篮,挂上挂钩。

11.将操作面板上的手动自动开关拨至自动档。

12.按下操作面板上的开始按钮进行清洗流程。

13.机械臂行走至第五槽,此时清洗漂洗浸洗动作完毕,提示报警音响起,将清洗篮取下,放入第六槽,盖上槽盖,按确认按钮进行风干。风干时间已在第5条设置。

14.将清洗篮取下,触摸屏上按复位按钮,机械臂回至上料区等待下一批次清洗。
