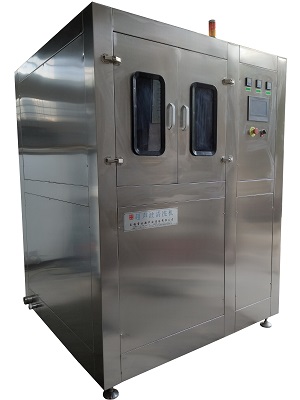

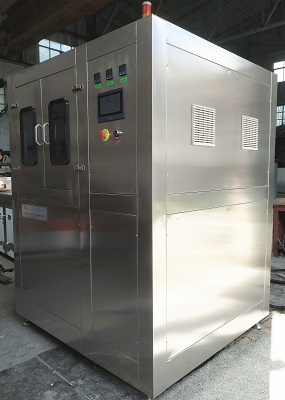

集成式全自动大型工业超声波清洗设备

1.设备总质量：       ≈650KG

2.工作槽内径尺寸：   500*500*500 mm

3.储液槽内径:        700*400*600mm

4.整机外径：         1424*1324*1792mm

5.排液形式：         手动/自动

6.超声功率:          4000W

7.超声频率：         40KHz

8.加热功率:          12KW

9.热风烘干机功率：   7500w

10.喷淋泵功率:       1100w

11.工作槽材质：      不锈钢316L

12.不锈钢外壳材质:   不锈钢304

13.超声输入电压:     AC220V 50Hz

14.加热输入电压:     AC380V 50Hz

15.设备输入电源:     三相五线制

操作指南

1.连接雷士超声波设备的进排水,进水为DN25,排水为DN50,连接好设备电源,电源为三相五线,注意不能接错!!

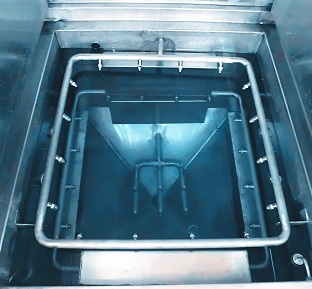

2.打开工作槽门, 将清洗件摆放至清洗槽内,将物料框定位在上料台的卡槽中，关闭舱门。

3.打开电源开关 ，进入PLC欢迎界面。

4.操作数字式温度控制器，对清洗过程进行加热温度设定，按加或减调节温度，（出厂前默认设置为50℃）

5.操作数字式温度控制器，对热风烘干过程进行温度设定，按加或减调节温度，（出厂前默认设置为90℃）

6.数字式温度控制区不需设定，主要为显示热风进风口温度。

7.急停按钮，遇到紧急情况拍下按钮，所有工作即停止，在开机前检查急停按钮是否开启或关闭。

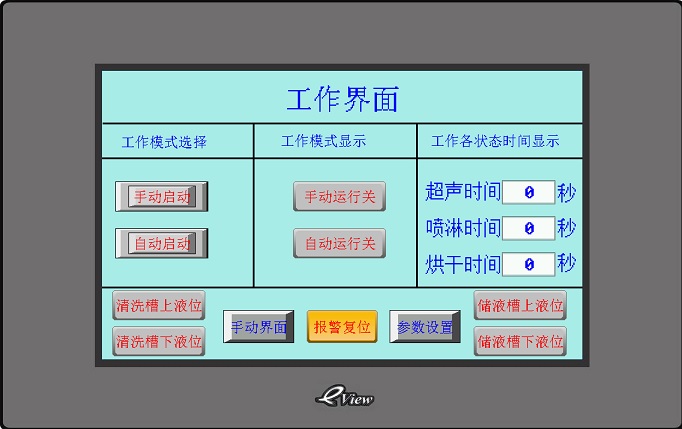

8.点击触摸屏任意位置，进入工作界面。

9.点击参数设置按钮，进入参数设置界面，根据实际操作需要，在框内进行数字设定。（超声时间原则上＞200秒）

10.设定完毕，点击工作界面按钮后返回工作界面菜单。

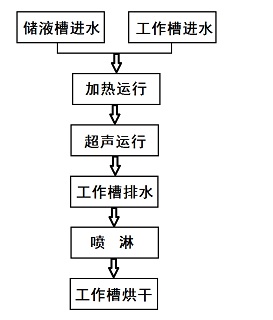

11.点击自动启动按钮，设备依据输入时间及温度数据自动进行工作流程。

12.设备上部安装有红黄蓝三色警示灯，自动运行时绿灯亮，手动运行时黄灯亮，自动运行结束时红灯亮，伴随讯响提醒30秒，30秒后红灯熄灭，报警停止。

注意事项

●以下事项请仔细阅读，避免造成机器损坏及人身伤害事故。

1. 点击清洗加热按钮之前，必须观察工作槽内有无液体，并且保证液位高度在上液位。

2. 点击手动超声按钮之前，必须观察工作槽内有无液体，并且保证液位高度在上液位。

3. 点击喷淋出水和喷淋泵按钮之前，必须进行以下操作：先点击清洗出水按钮，同时确保工作槽内无液体。

4.在设备自动运行时请勿开启工作舱门
