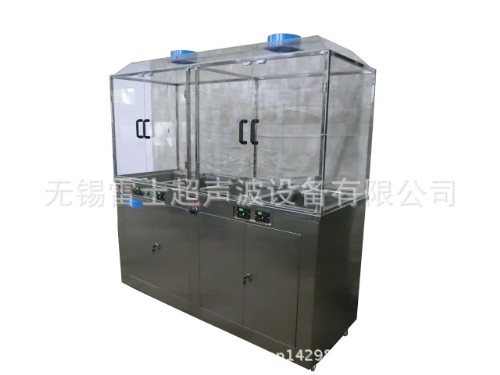

四槽层流罩抽风排气超声波清洗机

四槽层流罩抽风排气超声波清洗机

一、产品概述

LSA-EF12/1000四槽式超声波清洗机，该设备由四个槽组成，第一、二槽为超声波槽，超声波发生器（超声波电源）和超声波清洗槽（粘接超声波换能器）。超声波发生器将工频电能转变成28KHz、40KHz的高频电信号，通过高频电缆输送到超声波换能器上，换能器被加上高频电压后，产生强有力的超声振动，在液体中迅速传播，作用于超声波清洗槽内液体介质中，产生每秒2.8万次以上的振动，从而将工件附着的污垢震落，达到清洗目的，第三、四槽为漂洗槽，进一步的漂洗，可以将已经被超声波轰击下来，微附在工件上的颗粒粉末，通过晃动掉落在液体中，达到充分清洁的目的。

二、整机包括

四槽超声波清洗机主机   一台

层流罩                 一个

超声波发生器           二台

加热装置               二套

循环过滤装置           二套

抛动装置               四套

液体手动排放           四套

清洗架                 四只

三、技术参数

1.整机重量：            约200Kg

2.输入电压：            AC 380V

3.槽体材质：            不锈钢304

4.层流罩材质：          亚克力

5.内径尺寸：            450*350*300mm每槽  共四槽

6.外径尺寸：            1850*700*1900mm

7.超声波频率：          第一槽 28KHZ   第二槽40KHZ

8.超声波功率：          1000W每槽   第一、二槽

9.加热功率：            1000W每槽   第一、二槽

10.抛动电机：           25W每槽     共四槽

11.层流罩风机：         65W每只  共二只   转速2600r/min

12.过滤电机：           功率30W    扬程3.9M

四、操作指南

1．检查清洗机后部排水阀门，确认在关闭状态，在超声清洗机清洗槽内加入适量水溶液，应能保证放入清洗件后清洗液不溢出。

2．输入电源，开启清洗机上的加热开关，顺时针为温度逐步加大，旋转至所需温度刻度即槽内加热到该温度。

3. 将需清洗工件摆放在清洗架上，放进第一槽（应避免叠加过多影响超声）。

4．按下一槽超声波开关按钮，此时机器开始工作，对工件进行超声波清洗。

此按钮再按一次为关闭超声。

5.打开第一槽晃动开关，根据需要调整晃动速率，顺时针方向为逐步加快。

6. 第一槽清洗完毕后，取出清洗件放入第二槽，重复同上动作。

7. 将第二槽清洗完毕的工件拎出，放入第三槽开启晃动开关进行漂洗。

8. 第四槽重复以上动作漂洗。

9. 第一、二槽液体浑浊时，根据情况按下过滤开关，对槽内液体进行循环过滤。使其达到保持清洁状态。

当过滤出水变得缓慢时，需要及时更换滤芯，如图。

10.下班前，关闭总电源插座，将清洗机内槽擦洗干净。
