卷绕式全自动超声波清洗线

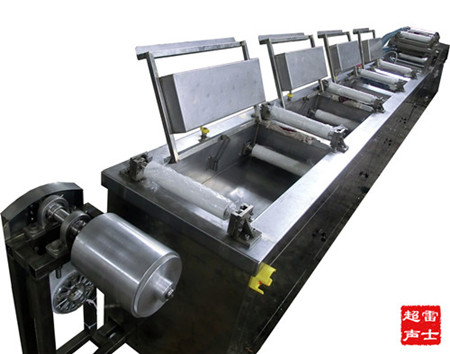

LSAP-F32/5/8000卷绕式全自动超声波清洗机

一、产品概述

LSAP-F32/5/8000卷绕式全自动超声波清洗机，该设备由电器控制柜和清洗系统主机组成，超声波发生器（超声波电源）和超声波清洗槽（粘接超声波换能器）。超声波发生器将工频电能转变成40KHz的高频电信号，通过高频电缆输送到超声波换能器上，换能器被加上高频电压后，产生强有力的超声振动，在液体中迅速传播，作用于超声波清洗槽内液体介质中，产生每秒4万次以上的振动，从而将工器件附着的污垢震落，达到清洗目的，该设备集输送、超声、风刀切水、烘干与一体，能批量清洗工件，实现自动进行式清洗，清洗效果好，清洗速度大幅提高，既有序又整洁。

二、技术参数

1.整机重量：约1500Kg

2.设备外形：8*0.8*1.1M

3.超声功率：1600W*5套

4.超声频率：40KHz

5.清洗系统传动电机功率：200W   220V

6.过滤水泵：  50W   220V

7.风刀切水电机功率：5500W   380V

8.整机输入电源：AC380V

三相五线 要求相线10MM² 零线6 MM² 保证可靠接地。

三、操作流程

1.首先向每槽内放水，水位线必须浸没上部超声波振盒3cm以上，

即保证超声波发射面浸没在水中，否则会引起烧坏超声波。

2.第一、二槽为超声波循环过滤槽，第三、四、五槽为超声波清水漂洗槽。

3.根据客户要求，自行设定加热温度。

4.将所需清洗的产品放入工夹具内，开启主机开关。

5.开启清洗机外侧的磁力张紧器开关，根据要求调整松紧度。

6.利用调速旋钮，调至合适的速度。

7.打开控制柜面板上的风刀开关。

8.打开控制面板上的烘干开关.

9.开启超声开关。

10.遇有情况，可按下控制柜的紧急停止按钮，在清洗槽上料区同样设有紧急停止按钮。

四、性能特点

1.主机输送平稳可靠，速度可调，方便控制清洗洁净度。

2. 超声波发生器具有电流显示，功率可调节功能，操作更人性化。

3.超声强度大，超声密度高，该超声驱动形式适于清洗油污、石蜡等难以清洗的产品，在多种行业得到广泛应用。

4.超声波控制器采用独特的扫频驱动电路，彻底消除清洗盲区，杜绝了输出信号互相干扰，频率不谐振现象。

5.设有风刀切水功能，工器件干燥速度提高。

6.设计了过压、过温、过流保护线路，安全可靠有保障。

7.控制面板设有急停按钮可便于控制。
