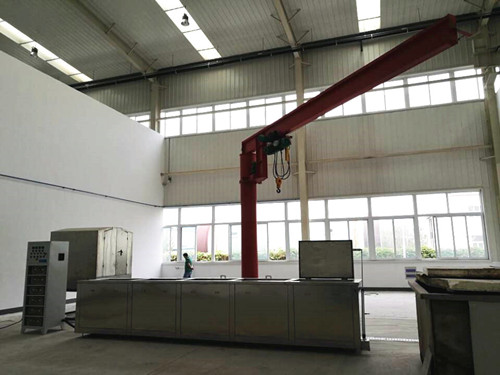

行车搬送式五工位超声波清洗机

 LSAP-C28/2500超声波清洗机，该设备由超声清洗槽、超声漂洗槽、鼓泡热浸1槽、鼓泡热浸2槽和热风烘干槽组成，配置电器控制柜一台，超声波发生器将工频电能转变成20KHz的高频电信号，通过高频电缆输送到超声波换能器上，换能器被加上高频电压后，产生强有力的超声振动，在液体中迅速传播，作用于超声波清洗槽内液体介质中，产生每秒2万次的振动，从而将工件器件附着的污垢震落，达到清洗目的，通过超声清洗漂洗，鼓泡热浸，烘干出料，完成工艺。

技术参数

1.整机重量：    约700Kg

2.外形尺寸：    5510*1010*1000mm

3.超声清洗槽：  950*650*700mm(有效内径)

4.超声漂洗槽：  950*650*700mm

5.鼓泡热浸1槽：950*650*800mm

6.鼓泡热浸2槽：950*650*800mm

7.烘干槽:        950*650*700mm

8.振板尺寸:      底面850*500*120mm 共2块

侧面850*500*120mm共4块

9.超声频率:      20KHz

10.输出功率：    7.5kw/槽  * 2

11.输入电压：    AC380V

12.风机功率：    0.35kw

13.排液形式：    手动启闭，2吋排水阀

14.管道口径：    2吋

15.材质：        不锈钢304 2B

操作指南

1．超声波电器控制柜所有开关打到“关”位置，接上电源。

2．超声清洗机四个槽中注水，应能保证放入清洗件后清洗液不溢出。

3．开启加热功能，（冬天应提前开启预热）。设定温度推荐55℃

4．清洗物件应放入清洗网架后（对于油污很厚物件应进行预处理），开启一槽超声开关，进行清洗。

5．一槽清洗完毕放入二槽进行超声波漂洗。一槽二槽超声布置方式为三面聚能方式。

6.漂洗以后，将工件取出放入第三槽，开启鼓泡浸洗开关，第四槽相同步骤。

7.热浸过后，开启第五槽汽缸将烘干槽盖子徐徐打开，放入工件，合上盖子，开启热风循环开关进行干燥处理。

8.清洗液脏污后，可开启机器后部阀门排出。

性能特点：

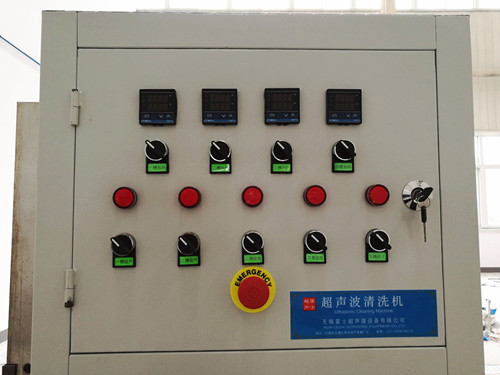

1. 操作面板所有开关标示清晰，更具人性化。

2．本机超声槽为三面聚能式，超声强度大，超声密度高，该超声驱动形式适于清洗油污、石蜡等难以清洗的产品。

3.超声波控制器采用独特的扫频驱动电路，彻底消除清洗盲区，并且采用控制器一驱一的形式，不会出现信号互相干扰，以及频率不谐振现象。

4.设计了过压、过温、过流保护线路，安全可靠有保障。

5.清洗时液体内产生的气泡非常均匀，工件的清洗效果也将非常均匀一致。

6.设有紧急停止按钮，遇有突发状况，可立即拍下，所有动作停止。
