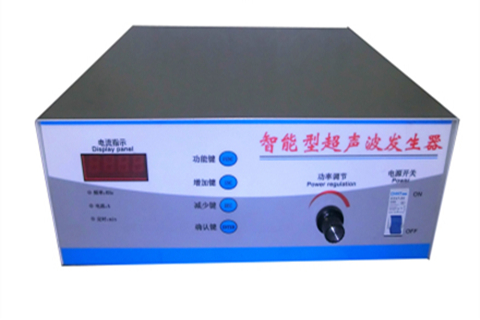

超声波发生器的典型故障分析

时间:2018-12-25    点击: 次    来源:网络    作者:佚名 - 小 + 大


超声波发生器典型故障分析:



1.频率计开低压显示0.01KHZ,开高压后没有功率输出。

    由于频率计显示不正常,可判定G1未起振,经调节W1无效,经检测观察,频率调节电容C1C2有碰片现象,将电容片触碰处分开,故障排除。

2.开机后,频率计显示正常,但开高压没有功率输出。

首先检测L1 上的电压是否正常,以确定故障出在哪一级,如果正常的,则一级一级向后排查,不过要注意的是,自L1后信号分两路,一路信号不正常不会影响另一路的工作。假如信号在某一级消失,重点查电源和耦合变压器。

3.开机后,调节按钮拧大,输出电流依然偏低小于2A,但超声波振板或槽有工作声。

     输出电流小功率低的原因较多,一可能是推动信号只有一路,表现为B6 次级的两端电压不对称,这个可以从后向前,逐级查找信号电压或可找到故障,二可能是末级功放管有一只不工作,测量机器在一段时间工作后的出风口的温度,温度的变化来判定。第三种现象较少,但也不是不可能,或许是 G7G8的阳极电压偏低,开路造成整流后电压偏低,但保险丝不会自行熔断,应查原因,以免造成更大的故障。四整流硅堆板因受潮打火,BX8熔断造成G7G8电源电压偏低,则输出电压偏低。

4. 开机后,调节按钮拧大,输出电流偏低,超声波振板或槽不工作。

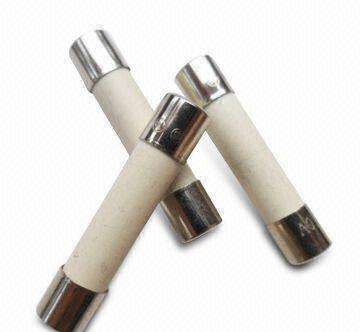

     检查发现BX79全部熔断,排除其他故障,加上保险丝机器恢复正常。

5.故障为高压一打开,高压接触器马上断开,有时BX79会熔断。

    说明高压电路有严重的短路,可用摇表检查G7G8相应高压部分各个组件对地的绝缘电阻,发现有阻值较低的,先脱开电容,一个一个进行排查,特别是硅堆和电子管。如果带电测试,至少断开电子管,注意安全。

6.开机后输出电流大,但换能器不工作。

     这种情况可能是换能器损坏造成短路,这个需要检查换能器和匹配电感,测试发现短路及时换新。

7.开机,输出电流正常,频率正常,网带式换能器,产品半面洗不干净。

    此故障特别是新更换超声振板后,有可能新换能器的安装位置不对,上换能器应调到离开产品上端约23CM,下换能器可紧靠网带下。适当调整上下换能器位置,相对错开,避免超声互相抵消。

8.开机后烧毁高压硅堆

这类故障大致有三种可能性

  ⑴高压回路严重短路,高压保险烧毁。这种故障用2500直流的兆欧表测试即可,分别测试每一个元件对机壳的电阻,找出损坏的元器件。

⑵三相升压变压器初级有短路现象,次级电压升高较多。工具用单相调压器和可以测量高压电压的电压表,断开变压器初级次级,次级接上电压表,注意绝缘,然后调整调压器电压,从220V交流电压左右,三相结果是否一致进行比较。

⑶输出变压器损坏,检查故障输出变压器,更换。
