LSA-H8200雷士超声清洗烘干设备

无锡雷士超声波设备

LSA-H8200雷士超声清洗烘干设备，全自动完成清洗烘干过程，工位自动搬送，具有自动化程度高，人工操作简单方便等特点。

设备参数

1.清洗槽内径：  650*550*600mm

2.外形尺寸:     2280*900*2500mm

3.超声功率：    2000W

4.加热功率:      3000W     AC380V

5.旋转电机功率： 200W      AC220V

6.排液形式：    手动启闭，DN25排水阀

7.材质：         不锈钢304 2B

8.输入电压:      AC380V 50Hz

  操作指南

1.连接设备AC380V电源，三相五线制，连接好气源。

2. 打开设备总电源，打开电源开关。

3.点亮PLC显示屏，观察旋转架位于上升状态还是关闭状态。

如在上升状态， 可以直接在浸泡槽中，根据客户自身需要注入适量液体。如在关闭状态，按下手动运行按钮，在操作屏上点击手动操作界面，点击手动上关，旋转架上升，在槽中根据客户自身需要注入适量液体。

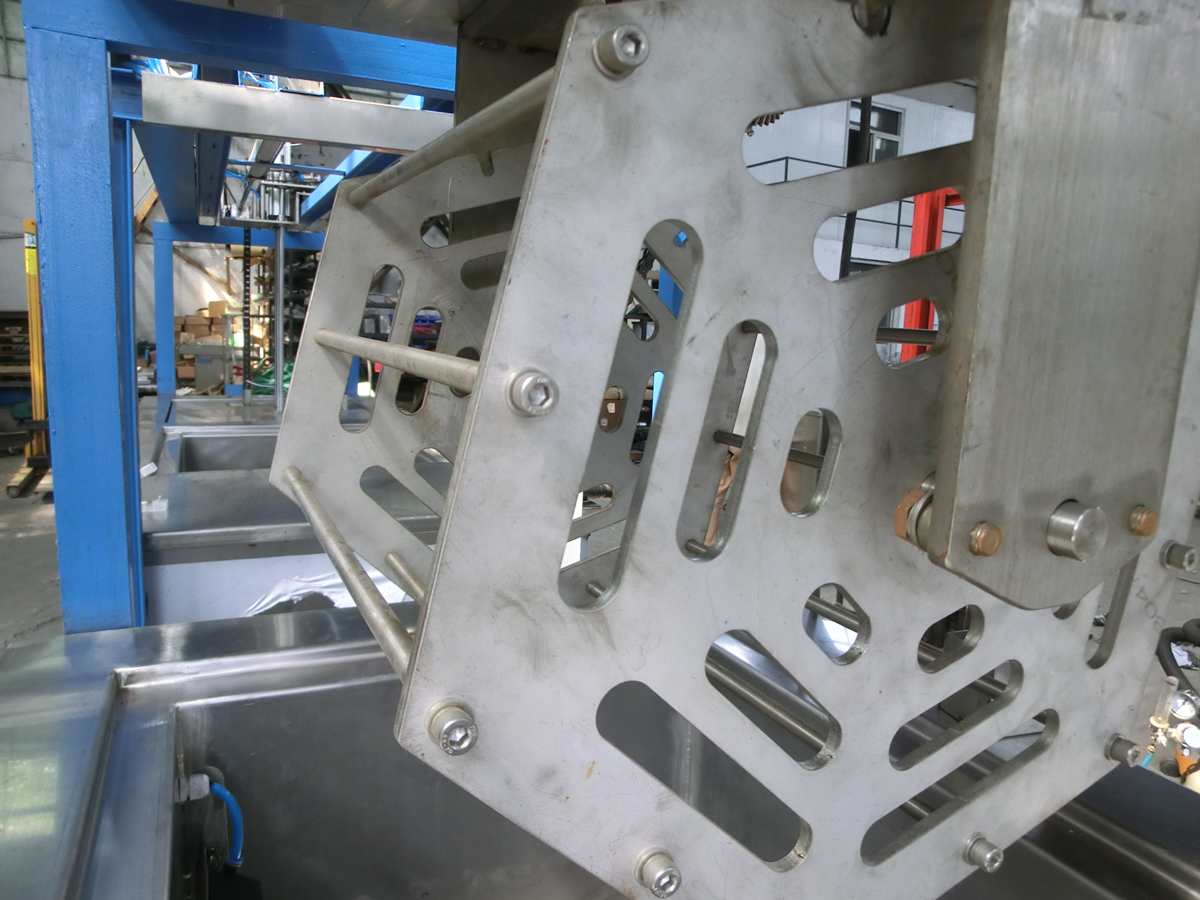

4.操作人员按下槽体上的操作电机点动按钮，使旋转架转动至开口朝外时松开按钮，电机点动按钮需按着，直至旋转架转动到合适位置。

5.在清洗篮中按照需要清洗的数量装料，盖上盖子，将清洗篮装入旋转架，用三根圆杆锁定清洗篮。

6.根据客户需求，进行参数设定。清洗槽清洗时间、烘干槽烘干时间、烘干槽烘干温度，以及旋转架上升后清洗篮停留沥水的时间。

7.按下槽体上的自动运行按钮，开始自动程序运行。

8.完成运行后，在烘干槽上方的旋转架上，参照步骤4取下清洗篮。

9.上料，进行下一个批次的程序运行。

10.遇到紧急状况，按下槽体上的急停按钮。（遇到系统没有运行时，请检查急停按钮是否松开，如果急停按钮为松开状态时，在屏幕上点击系统复位按钮）

注意事项

1.禁止重物敲击设备，装在清洗篮必须确保锁定！

2.对设备进行清洁时，请小心勿让液体溅湿液晶屏！

3.操作时谨防烘干槽高温烫伤！

性能特点

1. 操作面板PLC触摸品显示操作，功能全面，操作简便。

2.自动控制操作过程，整套系统实现清洗烘干定时自动完成运行，各工艺时间可调。

3.整体设备充分考虑人体工程学，保证操作者安全、舒适。

4.具有软启动及停机功能，延长电器使用寿命。

5.设计了过压、过温、过流保护线路，安全可靠有保障。

6.管路铺设整齐、美观，阀门等部件便于维修、更换。

7.该设备在右侧安装有紧急停止按钮，遇有情况可迅速按下，停止一切操作程序。
