在超声换能器匹配电感和换能器的频率特性测试中，需要测试换能器是否工作在最佳谐振点上，传统的方法是观察清洗液波纹的大小，这种方法虽然直观，但不够准确，而且不能量化。为了准确测出超声波清洗机清洗液中的声场强度，我们采用驻体做传声器，利用超声波场强测试仪，测量液体中超声波场强大小的，超声波场强测试仪的工作原理：由驻积体传感器采集到清洗液中超声波场强的信息，转换成电信号，然后通过超声波信号放大电路对电信号进行放大，最后用压电表以电压的形式反映出声场的强弱，如下图。

超声波接收器由驻积体咪头组成，其作用是将超声波清洗液中超声波声场强度转换成一定大小的电压信号，液体中超声波的压强越大，转换所得的电压信号也越大。超声波信号放大电路，是由晶体极管及外围电路组成，其作用是对来自超声波接收器的电信号进行放大，电压表头用来对放大后的超声波信号显示，指示清洗液中各点强的大小。

双频超声清洗机清洗槽内场强的测试

由驻波的理论可知，在超声波驻波的波接处，超声波的声场强度最小，约等于0，测试表中的电压有最小值，而在超声波驻波的波腹处，其声场强度最大，测试表中的电压有最大值。

双频超声清洗机清洗槽内场强测试方法：

测试条件：总水深5.5cm，换能器输入交流电压140v。

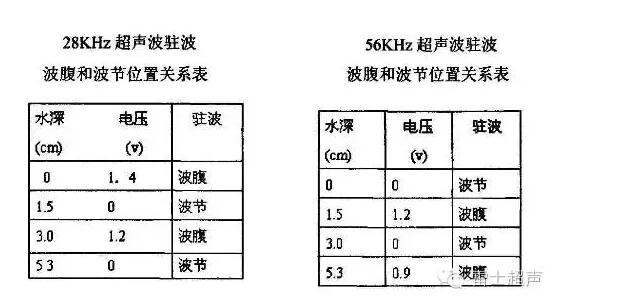

将驻极体探头分别置于清洗液不同深度点，超声换能器分别工作于28khz和56khz谐振点和泛谐振点上，分别测出不同深度点的场强对应的电压值，如图。
