超声波清洗机调试作业指导书

无锡雷士超声波设备有限公司

作 业 指 导 书

版本号：T90

名称： 超声波整机调试工艺规程

文件编号：LSA/Q.WI-CZ-003

超声波清洗机是一种极其复杂的清洗设备，调试过程比较繁琐，雷士超声电子专家通过多次调试，得出的经验分享给大家。本工艺适合于超声波清洗整机安装完毕，进行整机调试。

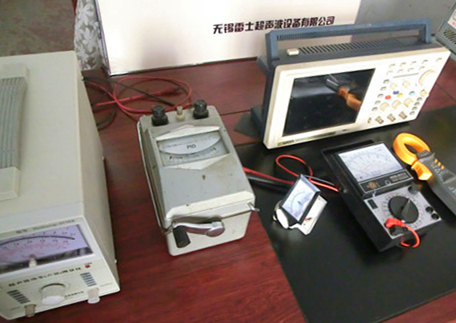

使用仪器及工具

双踪示波器      一台

阻抗特性测试仪  一台

万用电表        一台

声强测试仪      一台

兆欧表          一台

钳形电流表      一台

调试步骤

1．用兆欧表测试换能器的静态阻抗R0，R0≥50MΩ

2．在超声波清洗槽内注入清水，水位约槽体深度的4/5，加入少量洗洁精（约1‰）。

3．打开超声波发生器箱盖，在每块线路板的交流电源输入端串一块电流表。

4．将钳形表夹于220V电源火线，观察电流，一般在4~5A

5．打开超声电源开关，注意观察各电流表读数，如超过5A则产即关机，将各线路板L1的、L2的磁芯分别推入少许，直至电流在4A±0.5A。

6．注意观察散热风扇是否转动正常，2~3分钟后关掉电源，

7．用手感觉各线路板有无发热，如温升超过10℃的线路板必须拆除调换。

8．用双踪示波器（电压置于5V/div档，时间置5μs/ div档）的CH1探头测试一块的Vu作为基准，CH2测得另一块板的Vce；两个电压波形完全重合最佳。如不重合调整CH2线路板的L3磁芯，使之重合。依次调试其它线路板，使所有线路板的Vce方波完全重合，而频率、电流完全符合规定要求。

9．接下来使用阻抗特性测试仪，主要测试换能器频率特性和阻抗特性，电容量约为4000PF/个，频率为28±0.2KHZ

10．利用万用表测试超声波电源的输出频率

11．最后为了保证超声波清洗机的超声波强度，需用超声波声强测试仪测量声场强度，测出声功率数值。
